1、一般介绍：

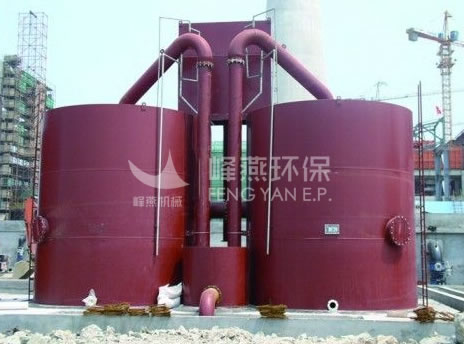

　　 《钢制重力式无阀过滤罐》由制造厂制造，以无毒涂 料防腐，过滤水量为20M 3 /h至175M 3 /h的，均整体运输至现场；过滤水量为200M 3 /h至500M 3 /h的以及300M 3 /h至750M 3 /h的，由制造厂在工厂予制并组焊成几部份，运至现场后,由制造厂人员继续焊接而成,互再次防腐后,该过滤罐系列产品中的小规格,采用方形，平顶顶盖，大规格采用圆形、拱顶顶盖，卫生防护条件好，可以露天设置，与钢筋混凝土滤池相比，自重小，可采用沥青砂柔性基础。

2、工艺介绍：
　　 该过滤罐系列产品，采用小阻力排水系统，正向、重力式过滤，以自身清水区的水量，在虹吸水头作用下进行反冲洗。因此，无须象高速过滤器、中速过滤器、机械过滤器以及普通快滤池那样，必须设置反冲洗水泵或反冲洗水塔。该过滤罐内，采用较多根数的冲、清水管，并布置在各自所在面积图形的形心轴之处，因此，反冲洗水配水均匀。其滤后水有清水区采用多角集水槽收集，因此过滤罐就位后，对集水槽堰顶之水平程度适应能力强，因而可以均匀集水。
　　 在本系列过滤罐的较大规格产品中，与国标图的钢筋混凝土重力式无阀滤池相比，增加了每组三座式系列（即一座过滤罐反冲洗时，由同一组的三座过滤罐供给反冲洗水水量），期终水头损失最大控制值也由国标图的1.70米增加了1.50米和1.90米两个档次,为净水厂设计的高程布置提供了方便选择的产品。

3、工艺特点说明：
　　 该过滤罐在运行时，过滤--投入反冲洗--终止反冲洗--恢复下一周期的过滤，均自动进行，这种自动，属于水力自动，无需人员看管。
说明:
　　 钢制重力式无阀过滤器系列产品广泛应用于地表水净化、地下水除铁除锰、循环水旁流过、生产废水除悬浮杂质、有机污水经生化处理和二次沉淀池处理之后的后续过滤以及室内游泳池水的过滤，是一种理想的水处理设备。
　　 目前，我厂生产的无阀过滤器有二大系列：一类是滤池为方形CBL-Ⅱ型，过滤水量有20m3/h至175m3/h；另一类滤池为圆形DLB-Ⅱ、DLB-Ⅲ型，过滤水量有20m3/h至80m3/h、200m3/h至750m3/h。其中过滤水量为20m3/h和175m3/h的均整体运输至现场，过滤水量为200m3/h至750m3/h的，由我三预制成几部分，运至现场拼装而成，再经防腐后交付施工单位，装填滤料后即可调试和运行。

设计参数
1、平均滤速：10米/时 2、平均反冲洗强度：15升/米2.秒
3、反冲洗历时：5分钟 4、期终水头损失值：1.50米、1.70米、1.90米（三档任选）
5、反冲洗膨胀高度：700×40%外加100mm安全高
6、滤料层高度：700mm承托层厚度270mm
7、进水浊度：不大于20度（用地表水净化）
8、出水浊度：不大于3度（用于地表水净化）
规格及参数：本设备处理水量20m3 /h-900m3/h
