高效组合式斜板废水沉淀器是我公司采用分散颗粒的浅层沉淀理论，吸取了国外多层、多格、斜板沉淀先进技术，结合各种不同污水成分及使用、排放要求开发研制的一种新型水处理设备。该设备适用于冶金、市政工程、机械、化工、电力、建材等行业的废水、污水处理工，具有处理效率高、占地面积小、能耗低、投资省、运行管理方便，安全、可靠等优点。

组合式斜板沉淀器有逆流和横流两种类型，用户可以根据不同情况加以选用。对于炼钢厂转炉烟气净化污水处理而言，由于污水悬浮物含量高，温度变化范围大，为消除因温度变化产生的异重流影响，选用横流组合式斜板沉淀器较为理想。若采用由电磁凝聚器一斜板沉淀器一螺旋输泥机一压缩空气提升一厢式压滤机所组成的新工艺来处理上述污水，则经处理后的污水悬浮物含量可<150—72mg／L，污泥含水率<25％，是较为理想的水处理工艺和水处理设备。

说明：
   1、表中所列进出水悬浮物含量系指钢铁厂转炉烟气净化污水处理的实测数据。
   2、对一般工业废水处理，逆流和横流式斜板沉淀器均可采用。
   3、表中所列处理水量为单台处理量，当所需处理量超过上述要求时，可采用多台组合使用。

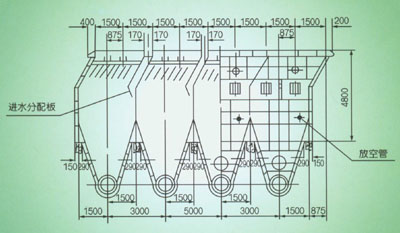

序号	名 称	单 位	数 据
1	沉淀器结构		4组合横流式
2	单池处理水量	m3／h	60-80
3	沉淀器名称代号		4-HXC-80
4	沉降时间	min	<1 5
5	板内流速	mm／S	4.1
6	有效面积	m2	188
7	进水口尺寸	mm	340 × 380
8	出水管口径	mm	DNl50
9	进水悬浮物浓度(SS)	mg／l	<500
10	出水悬浮物浓度(SS)	mg／l	<150
11	斜板倾斜度		60℃±5°
12	输泥机排泥含水率		<60％
13	输泥机电机功率	KW	5.5
14	单池自重	kg	～2400

二、维护与保养：

  1、应定期检查、清洗斜板，并调整斜板之间的间隙，防止污泥堵塞、影响沉淀效果。

  2、应经常检查、清除磁凝聚器和沉淀器进出水口的杂物，以保证其水流畅通。

  3、螺旋输泥机的排泥间隔时间应根据沉淀器所处理污水的悬浮物含量高低而定，但每班至少需
开机排泥一次，以免损坏输泥机。

   4、应经常检查、压紧螺旋输泥机的填料箱盖，以防漏水，如压紧后仍不能止漏，应更换填料箱
内的填料。 (填料应放在机油中浸泡24小时以上)。

   5、摆线针轮减速机应定期检查其运转情况，及时添加润滑油，并每隔12个月换油一次。
